靈動微MM32W無線MCU系列藍牙自拍桿應用方案
2021-01-19 09:47:38
藍牙技術的藍牙自拍桿可以進行遠距離拍照，不用擔心因?yàn)榫€材等因素的約束，且本方案無需專門的手機APP，可直接使用系統內的藍牙連接。該方案在開發、測試、使用操作階段都較簡單且操作迅速，能夠適用大部分的場景、方便人們的生活。
硬件資源：
本方案基于MM32 BLE_Test Board進行測試驗證，藍牙自拍桿應用在硬件上只需要一個功能按鍵即可，藍牙部分使用藍牙控制的最小系統，我們將這個按鍵接到MCU的PA0引腳，既可以用做喚醒引腳使用，又可以用做自拍的功能引腳。
軟件資源：
將PA0配置為下拉輸入模式，復用中斷線到PA0并配置外部中斷線中斷，最后使能PWR時鐘與WakeUp引腳。

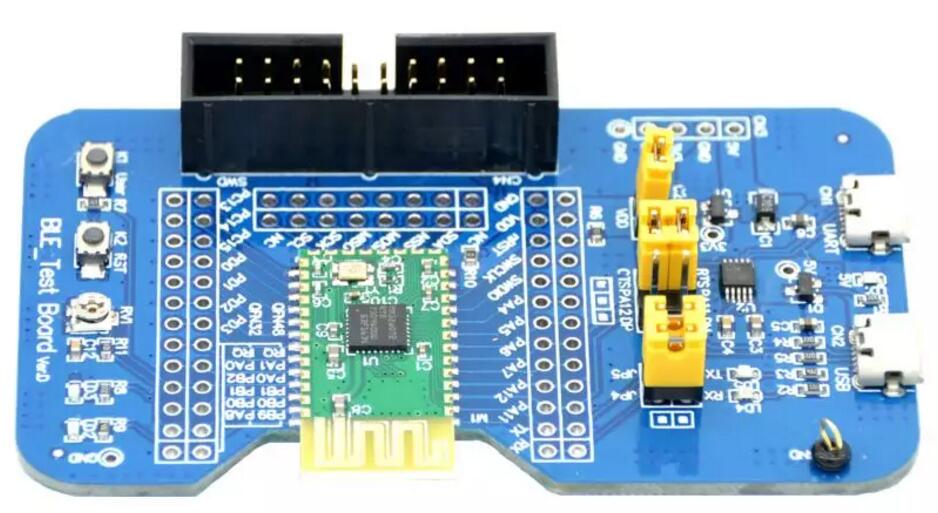

圖1 測試開發板
我們直接使用手機自帶的藍牙功能進行測試，操作流程如下：

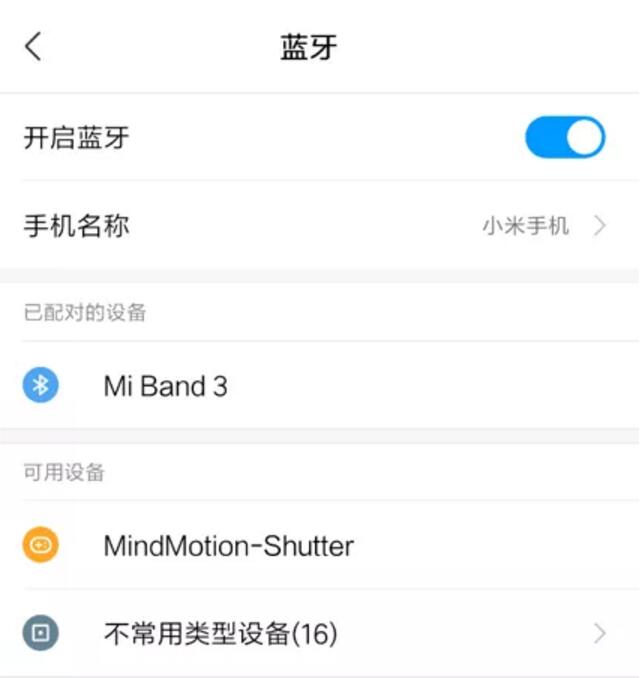

1. 打開手機藍牙并進入藍牙控制界面，搜索自拍桿藍牙設備。
2. 選擇對應名稱（MindMotion-Shutter）的藍牙設備并進行配對。
3. 配對成功后打開手機相機界面，這個時候點擊按鍵K1就可以進行拍照了。
MM32W0藍牙模塊是上海靈動微電子專為智能無線數據傳輸而打造，遵循BLE V4.2藍牙規范。支持藍牙SPP協議，可與所有版本安卓手機收發數據，可與支持BLE的IOS設備配對連接，無需額外授權費用，支持后臺程序常駐運行；支持AT 指令，用戶可根據需要更改串口波特率、設備名稱、配對密碼等參數，使用靈活。靈動微總代理英尚微電子提供提供開發板測試以及例程等支持。
MM32W0支持UART接口、I2C接口和USB接口，具有成本低、體積小、功耗低、收發靈敏性高等優點，只需配備少許的外圍元件就能實現其強大無線數據傳輸功能。
特點：
藍牙協議：Bluetooth Specification V4.2 BLE，比傳統藍牙有更遠的通信距離
工作頻率：2.4GHz ISM band
調制方式：GFSK(Gaussian Frequency Shift Keying)
靈敏度：≤-80dBm at 0.1% BER
傳輸速率：Asynchronous: 1Mbps Synchronous: 1Mbps
安全特性：Authentication and encryption ；支持AES加密，128/192/256位
支持服務：Central & Peripheral UUID FFE0,FFE1
供電電源：+3.3VDC 50mA
能耗特性：支持SLEEP、STOP和STANDBY低功耗模式
外觀尺寸：26mm x 13mm x 1mm
應用領域：
該模塊主要用于短距離的數據無線傳輸領域。可以實現與手機間一對一互連，也可以和PC 機的藍牙設備相連，也可以兩個模塊之間的數據互通。避免繁瑣的線纜連接，能直接替代串口線。
